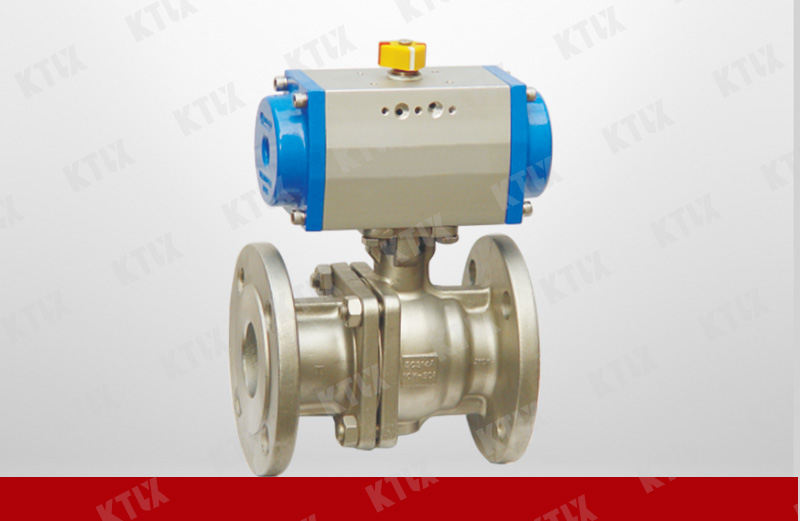

氣動球閥


產品型號：Q641F
閥體材質：WCB、304、316
閥芯材質：WCB、304、316+STL\氮化鎢
閥座材質：304、316、316L+STL\氮化鎢
連接方式：法蘭
法蘭標準：GB、DIN、JIS、ANSI
壓力等級：PN1.6~6.4MPa
氣動執行器：雙作用、單作用常閉、單作用常開
氣動附件：電磁閥、空氣過濾減壓閥、電氣定位器、手輪
產品詳情

標準技術參數

  閥  體

公稱通徑：DN20-DN250

閥體材質：WCB、304、316、316L

連接方式：法蘭

壓力等級：PN1.6－4.0MPa

結構形式：浮動球芯


  閥內組件

閥座密封：304、316、316L+STL\碳化鎢

閥芯材質：304、316、316L+STL\碳化鎢

閥桿材質：304

適用介質：水、油、蒸汽等


  性能

直通式設計，流阻小，壓降低

防吹出閥桿設計，使用安全可靠

閥桿防爆出設計

密封面球芯表面可噴焊處理或碳化鎢

允許壓差：小于公稱壓1.6Mpa

泄漏量：零泄漏

回差：±2.5%


  氣動執行器

雙作用：通氣開、通氣關，氣源故障保持當前位置

單作用氣開式：通氣開、斷氣關，氣源故障關閉

單作用氣關式：通氣關、斷氣開，氣源故障打開

可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥電氣部分可以選防爆
